(분당 굿모닝조명) 라인 LED 20 간접등 설치



​자칫 밋밋하기 쉬운 벽면을

라인 LED 20을 이용해서 간접포인트를 주고자합니다

​

​

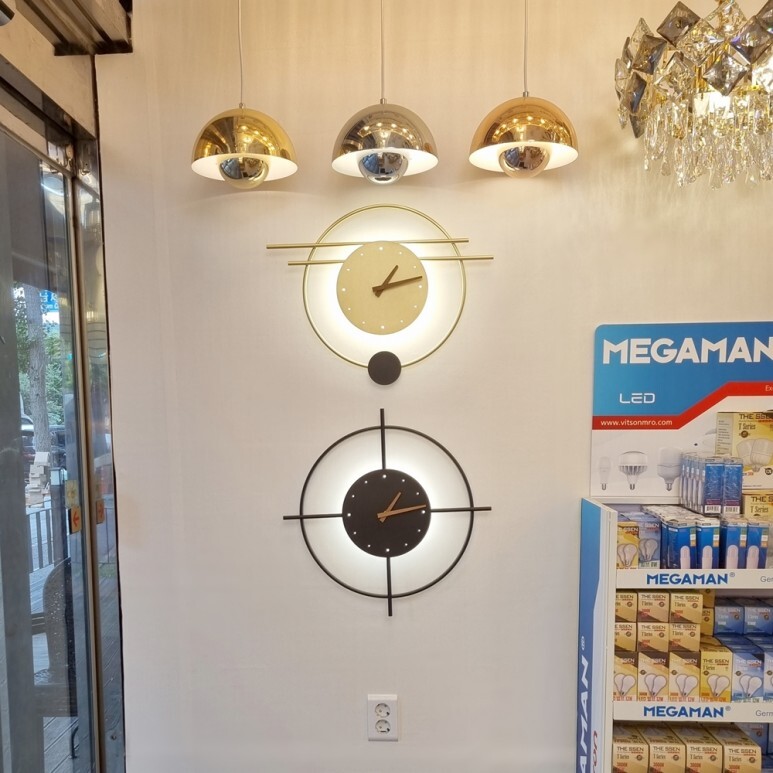

시공 전 입구 벽면입니다

일단 적당한 사이즈를 체크해봅니다

​

​

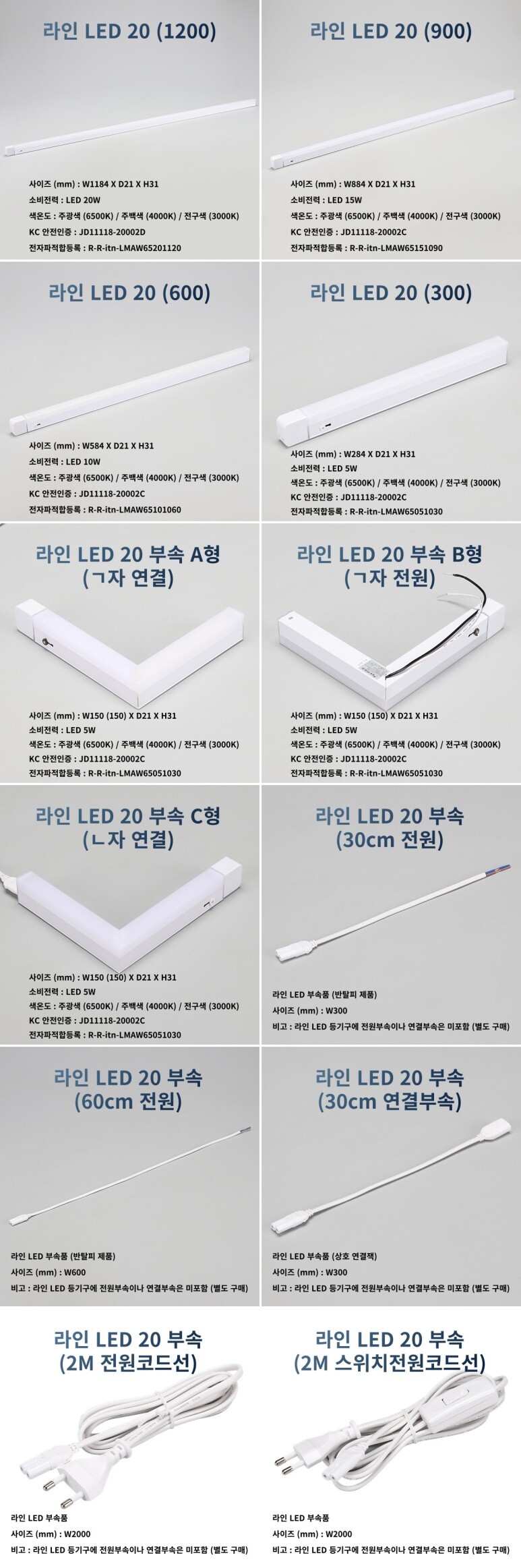

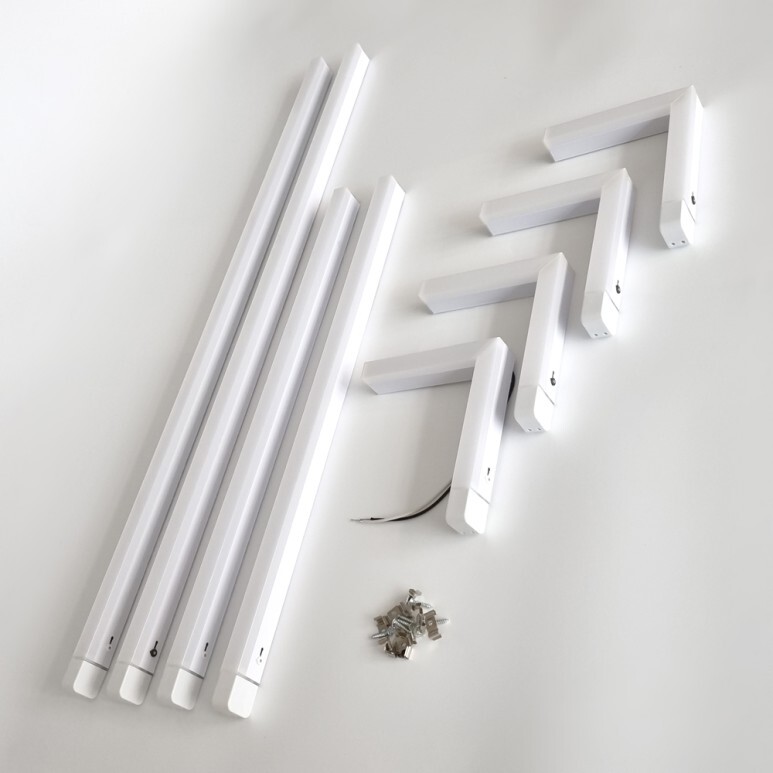

시계를 중심으로 가로 600 사이즈 2개와

세로 900 사이즈 2개

ㄱ자 연결부속 3개

ㄱ자 전원부속 1개로

설치하면 적당할 것 같습니다

​

​

​

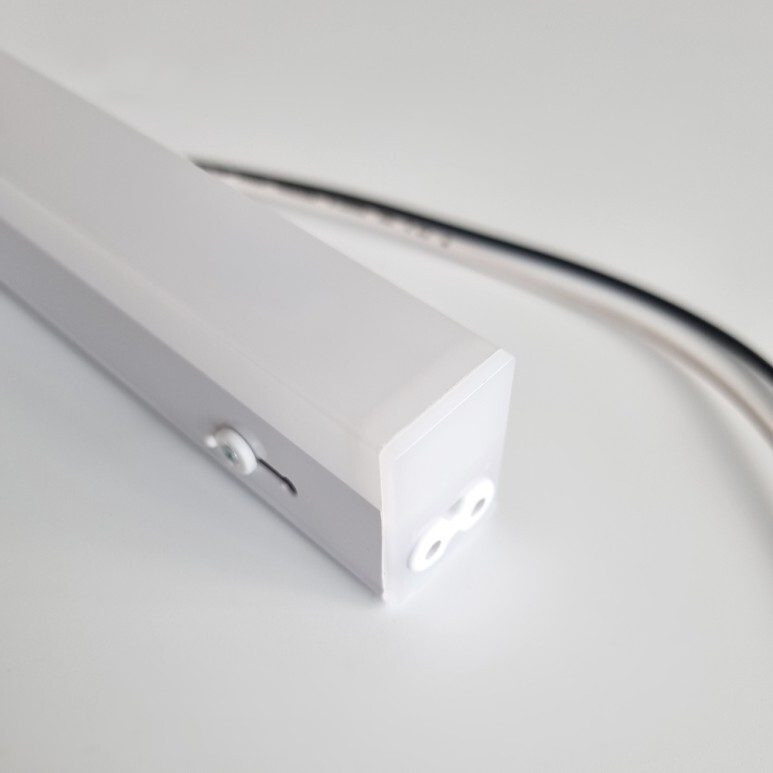

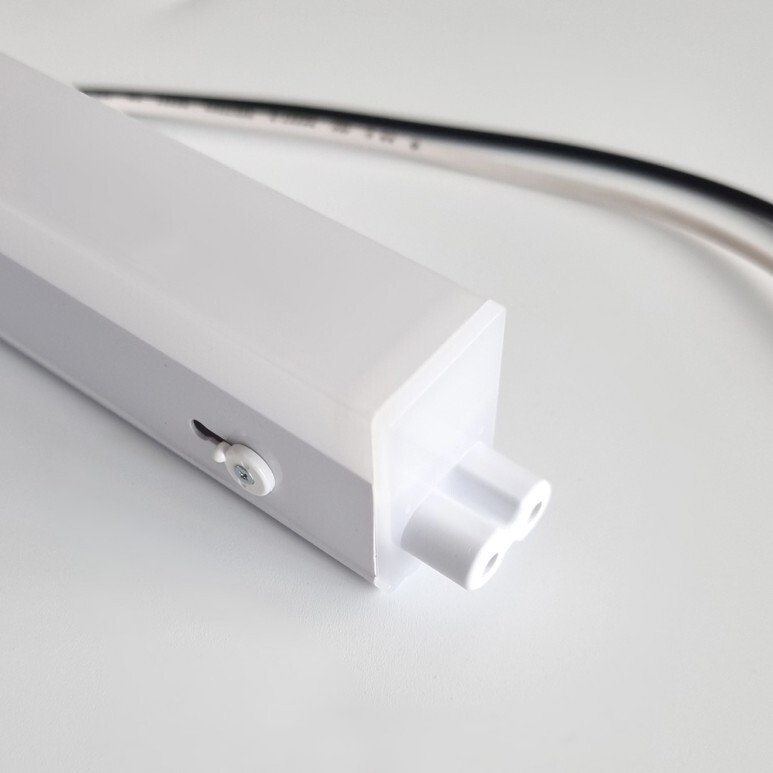

ㄱ자 전원부속에는

ㄱ자 꺽인 부분 중심에 전선이 나와있습니다

​

​

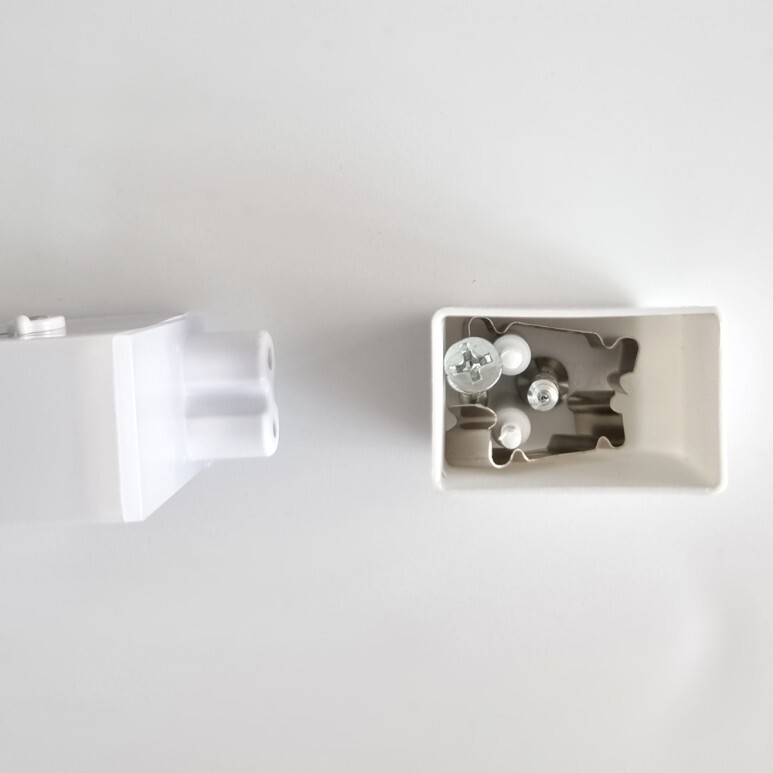

보호 마감캡을 열어보니

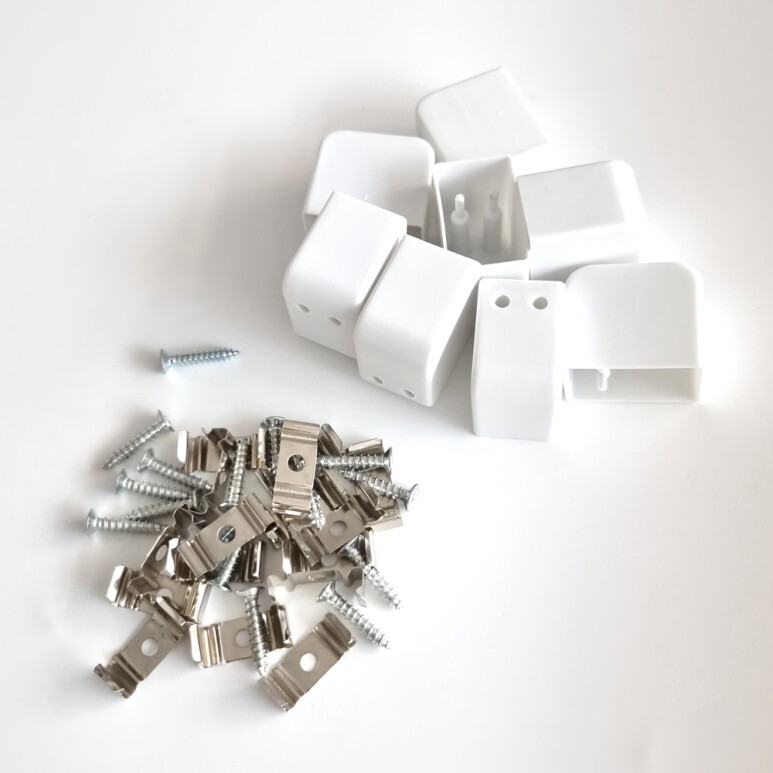

라인 LED 20을 고정할 수 있는

고정클립과 피스나사가 동봉되어 있습니다

​

LED T5에는 30cm 연결잭이 동봉되어 있는데

라인 LED 20은 전원연결 부속이 별도네요

​

​

고정클립 하나라도 잃어버리면 안되니

한 곳에 잘 모아둡니다

​

보호 마감캡은 필요가 없어

쓰레기통으로 쏙~

​

​

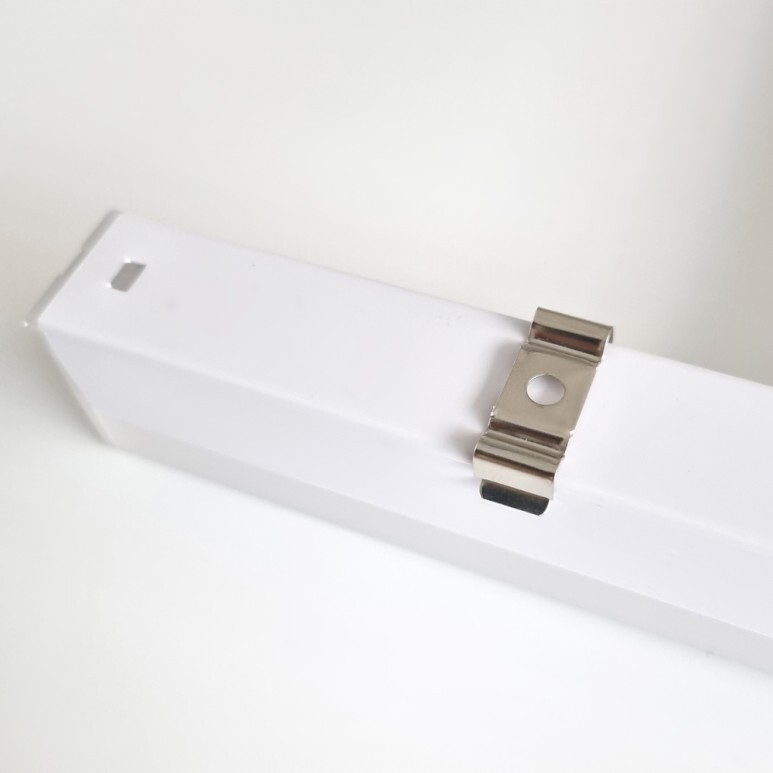

고정클립이 잘 끼워지는지

확인차 한번 끼워봤습니다

잘 끼워지네요

​

​

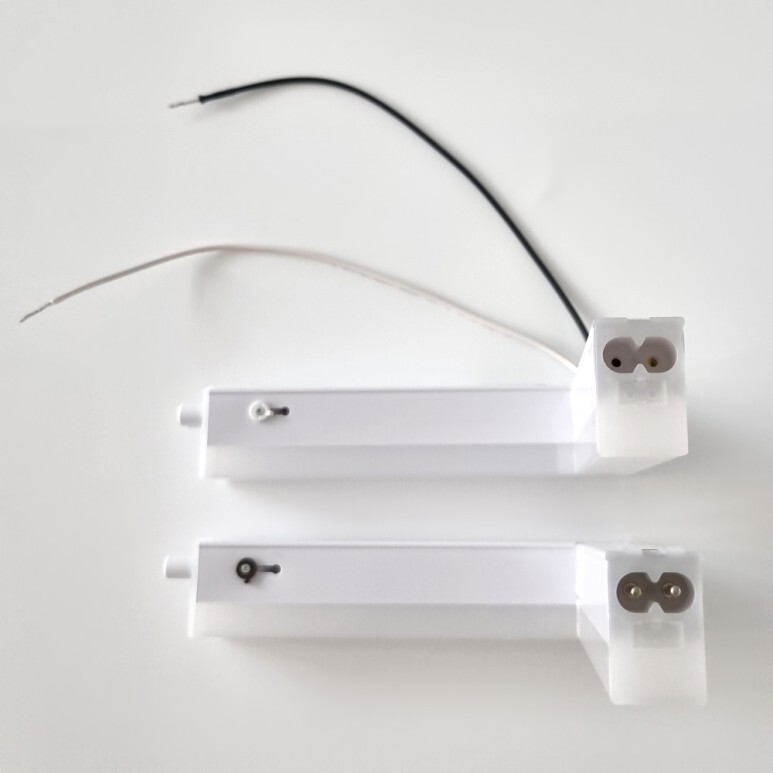

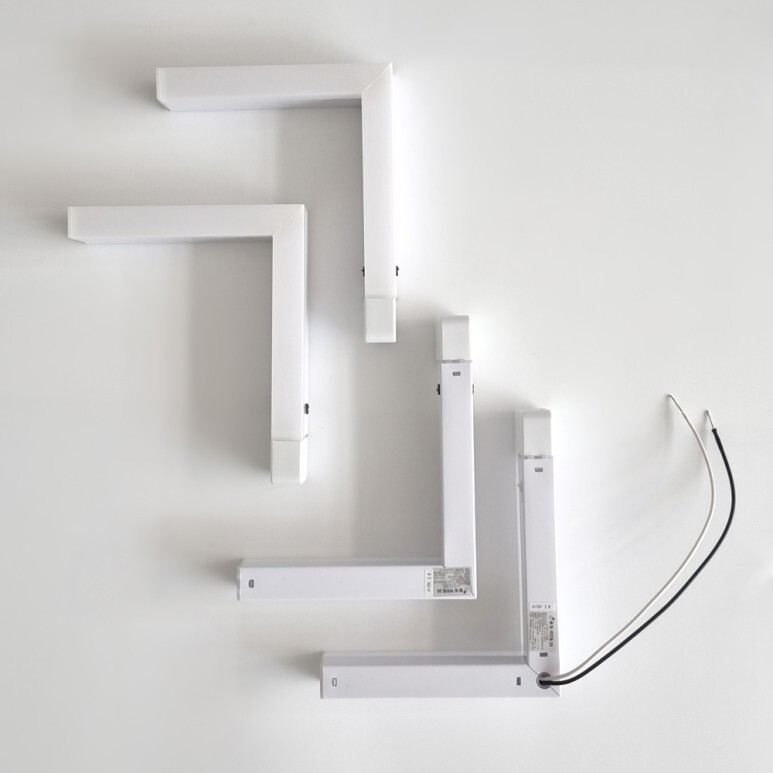

전선이 없는 ㄱ자는 연결부속이고

전선이 있는 ㄱ자는 전원부속입니다

​

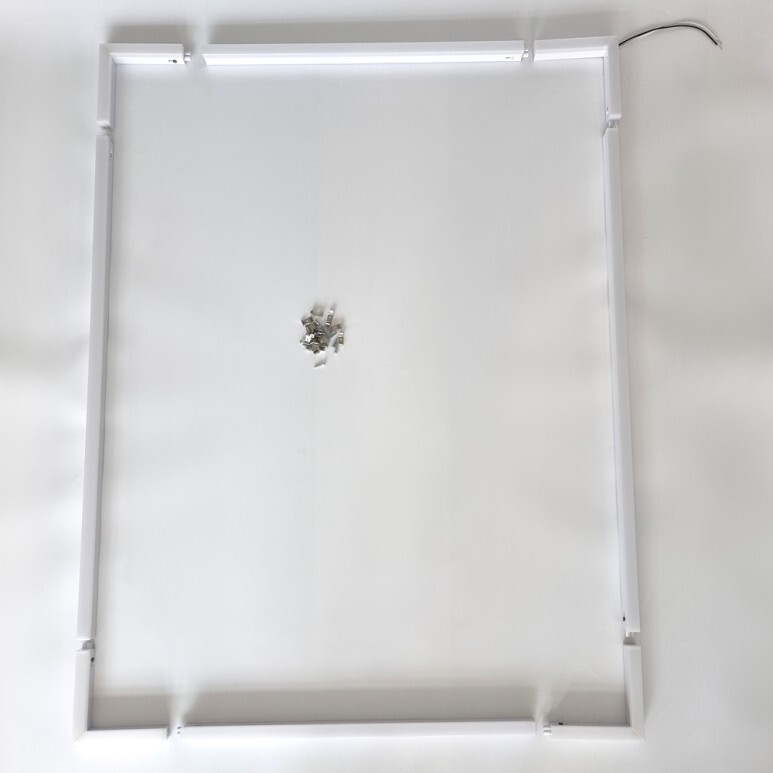

저는 ㅁ자 직사각형으로 모두 이어서

설치할 예정이라

전원 부속은 하나만 있으면 되겠네요

​

​

T5와 동일하게 멀티연결방식입니다

등기구끼리 직연결잭을 통해

직접 연결이 가능합니다

​

즉, 한개의 등기구에 전원만 연결하면

직연결 방식으로 연결만하면

나머지 등기구도 점등이 된답니다

​

​

라인 LED 20이

T5와 다른 점 한 가지는

옆의 볼트 손잡이를 밀어서

직연결 잭을 집어넣을 수도 있고

잡아당겨서 직연결 잭을 뺄 수도 있다는 점입니다

​

이렇게 만든 이유는

한 줄로 길게 멀티로 연결했을 때 경우

​

중간에 위치한 등기구가

수명이 다해서 교체해야할 경우

T5는 전체를 한쪽으로 밀어야 빼낼 수 있지만

라인등 LED 20은 양쪽의 직연결 잭을

안쪽으로 밀어넣으면 수직으로 빼내고

다시 수직으로 넣어서

직연결 잭을 당겨서 연결시킬 수 있다는

장점이 있습니다

​

​

일단

정확하게 주문했는지 확인하고자

자리를 잡아봅니다

​

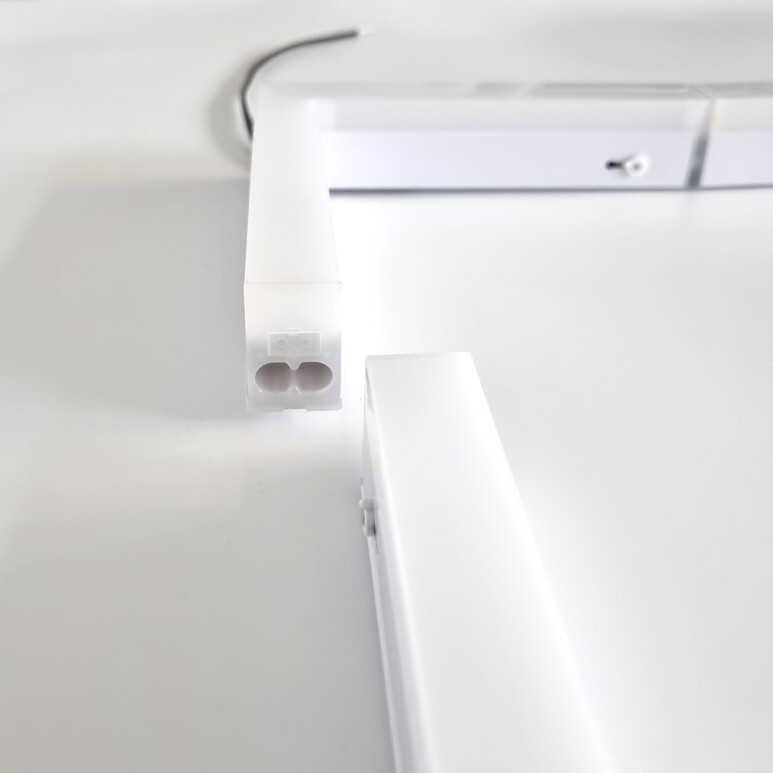

양쪽 암수의 잭연결이 맞게

주문했는지 확인했습니다

​

맞게 주문했군요 ㅋㅋ

​

​

자리를 배치해보다가

이상한 점 한가지

전원부속쪽이 왜 헐거운 거 같지?

​

자세히 살펴보니

ㄱ자 전원부속의 한쪽 끝은

더 이상 멀티가 안되도록 마감만 되어 있네요

​

생각해보니

ㄱ자 전원부속이 전원의 시작점이므로

한 방향으로만 전원이 순환되도록

제작되었네요

​

​

​

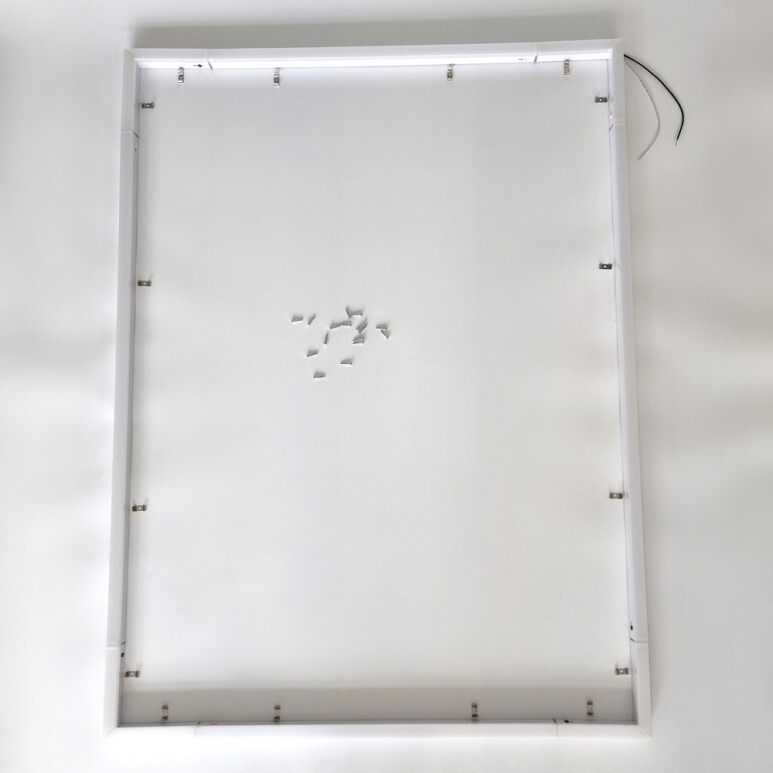

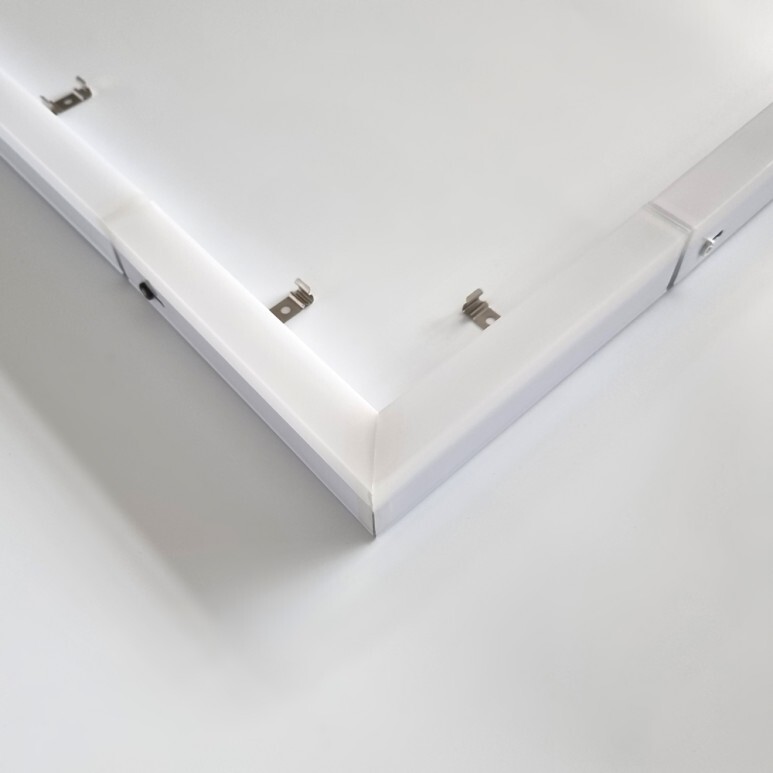

클립의 위치를 체크하고자

직연결을 다 연결해보았습니다

​

한개의 등기구에

2개의 고정클립으로 고정합니다

​

고정 클립을 잃어버리지 않도록 조심 조심합니다

​

​

​

​

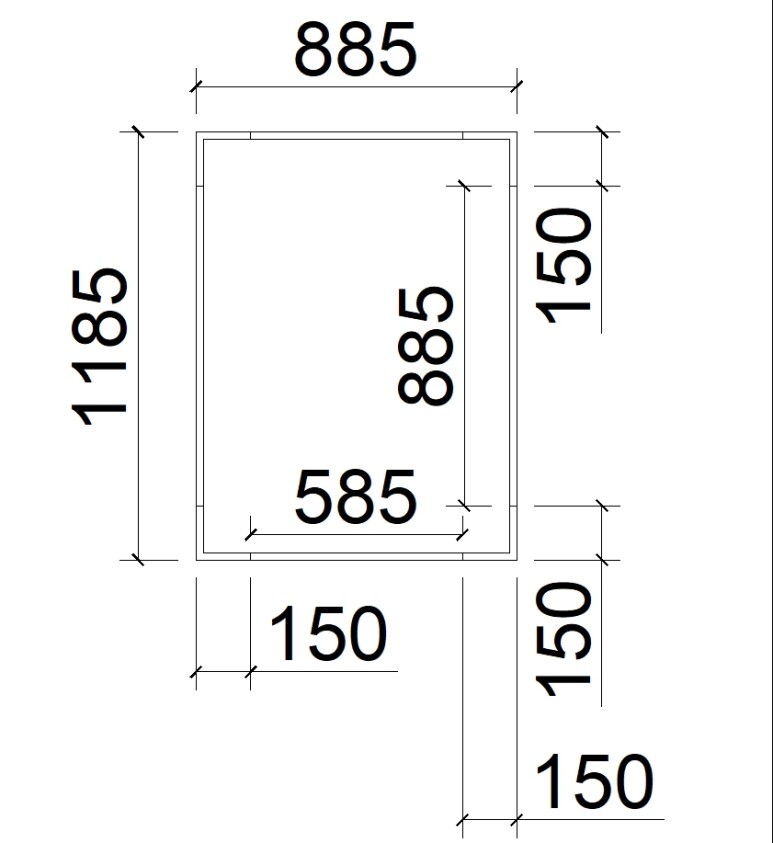

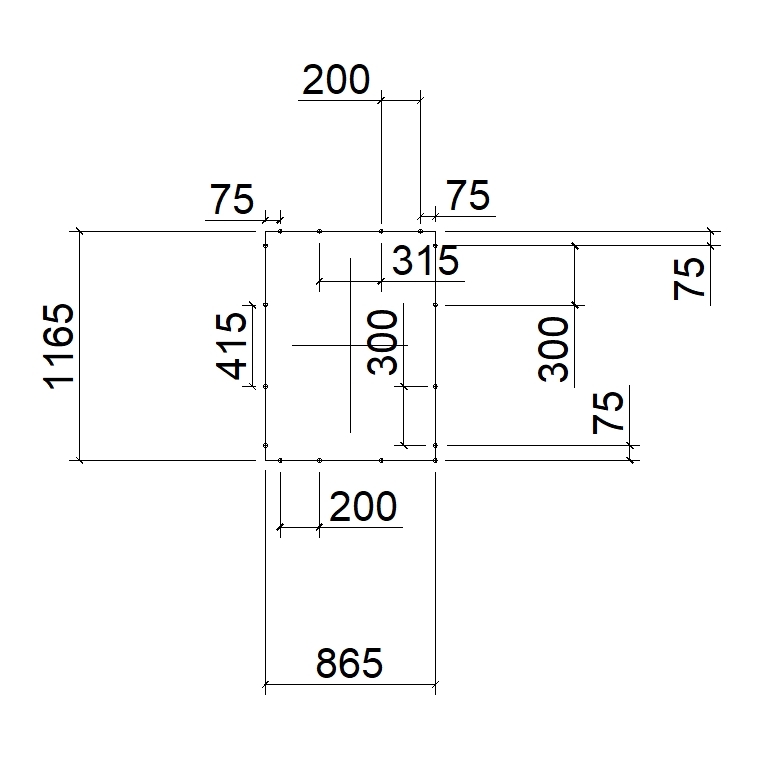

설치 사이즈를 그려보았습니다

클립의 위치는 등기구의 중앙에 위치해야하기때문에

등기구 중심선과 클립의 위치를 그려넣습니다

​

뭔가 복잡하네요

저만 알아볼 수 있을 것 같습니다

라인 LED 20의 두께가 21mm이므로

​

등기구 중심선은

전체 외경에서부터 21mm의

절반 10.5mm가 안쪽으로 들어가게 되는데요

저는 10mm 안쪽을 기준으로 계산했습니다

​

전체 조립시 외경은 885*1185 였는데

양쪽으로 10mm씩 줄어들게되니

등기구 중심선은 865*1165가 되네요

​

​

레이저 레벨기가 있었다면 쉽게 그릴 수 있었는데

레벨기가 없는 관계로

1M 철자와 수평기를 이용해서

최대한 정확하게

고정클립 위치를 그립니다

​

​

저는 우측 상단에 전원선을 뺄 계획입니다

​

​

일단 충전드릴을 이용해서

중심선 우측 상단에 20mm로 타공할 계획입니다

​

​

타공 시 톱밥이 많이 날리면

청소가 힘들어

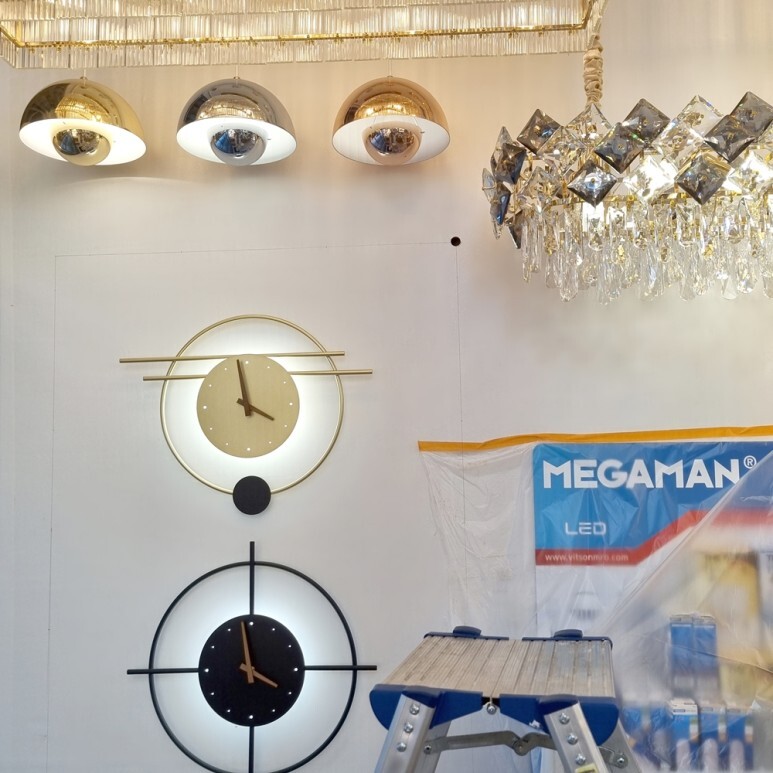

비닐로 보양을 한 뒤에

20mm로 타공합니다

​

​

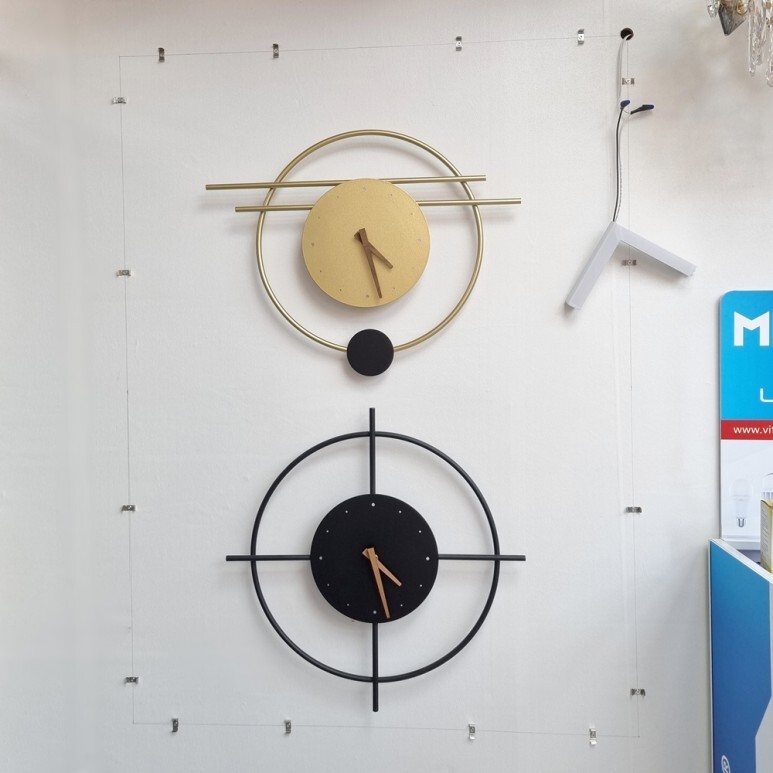

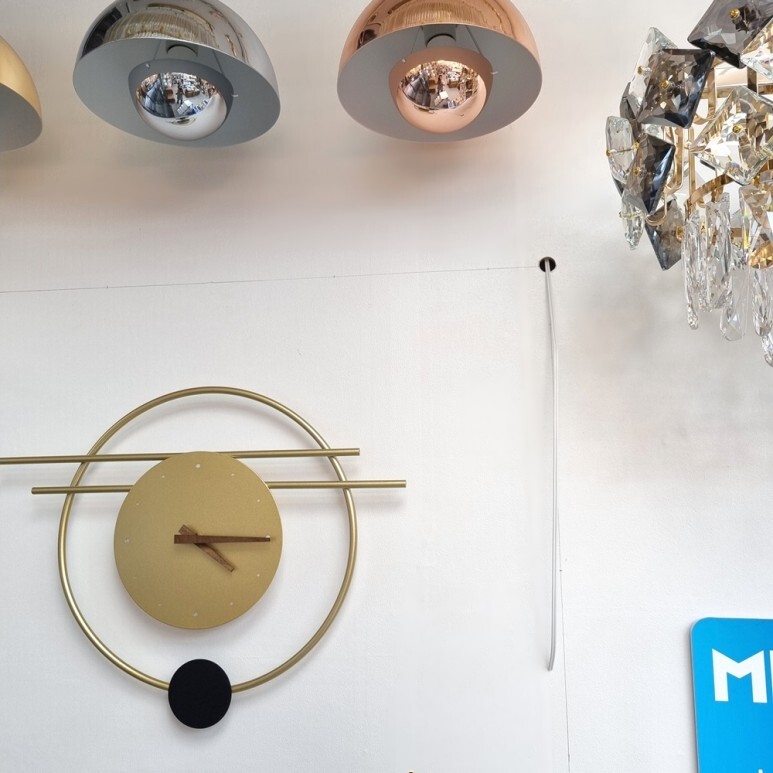

타공부위로 전원을 뺐습니다

​

​

고정클립을 우선 나사피스로 고정하고

전원선에

ㄱ자 전원부속을 연결합니다

​

이제 마지막으로

등기구를 직연결하면서

고정클립에 끼워주기만하면

마무리가 됩니다

​

​

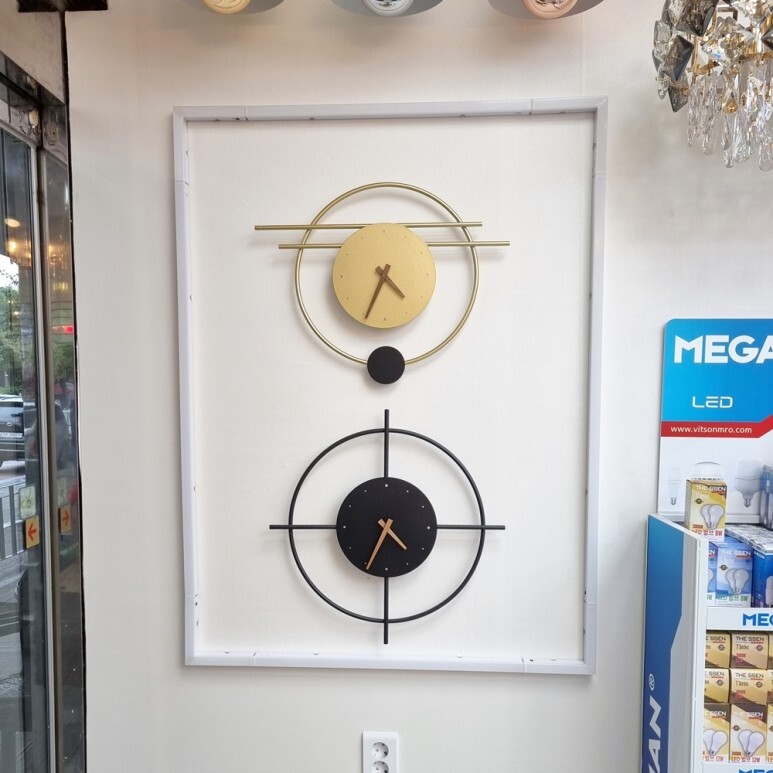

드디어 마무리가 되었네요

떨리는 마음으로

전원을 공급합니다

​

​

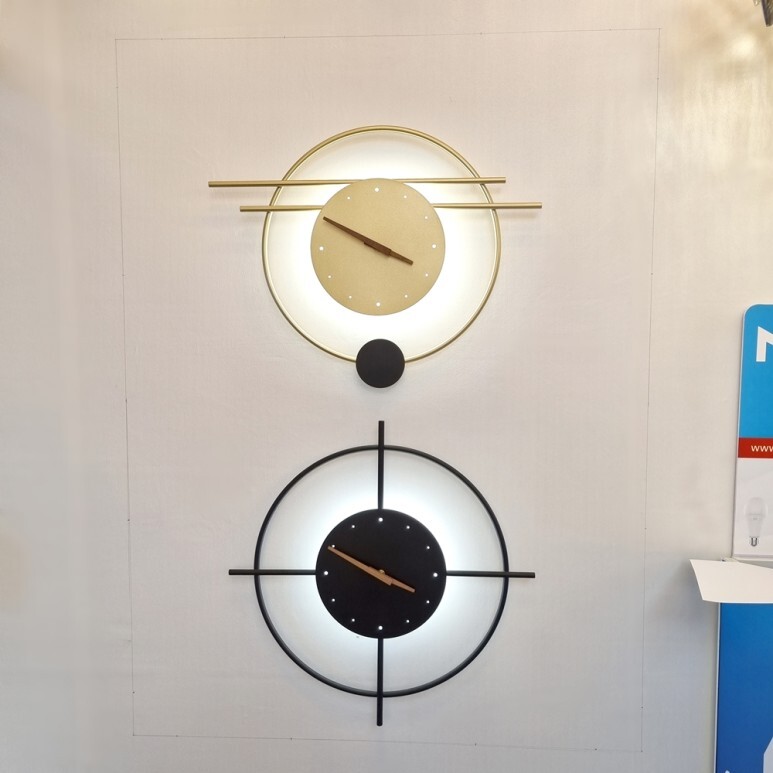

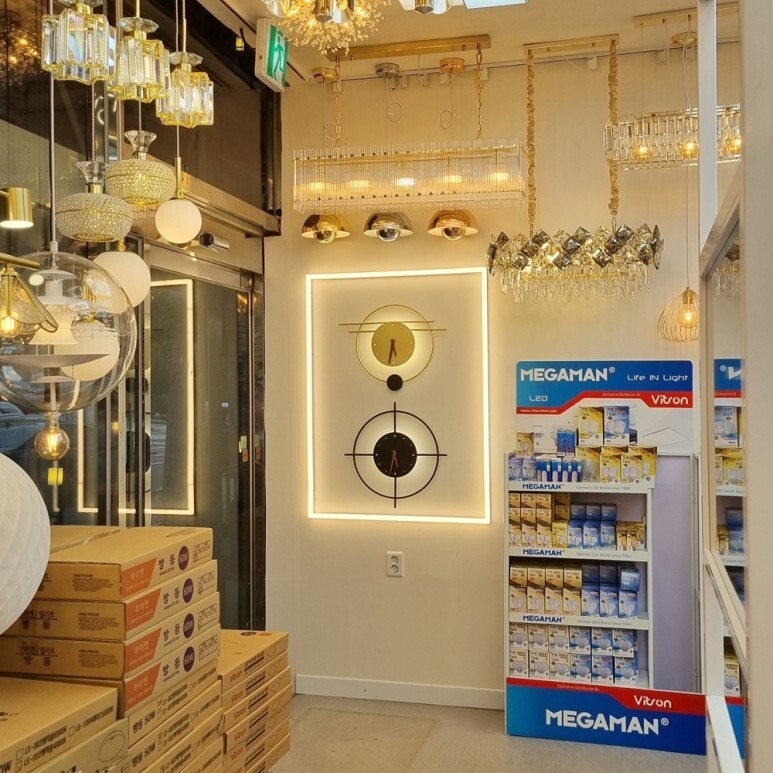

드디어 완성되었네요

​

위의 이미지는 전구색입니다

​

​

라인 LED 20은

주광색 (하얀빛 / 6500K)

주백색 (아이보리빛 / 4000K)

전구색 (오렌지빛 / 3000K)

​

3가지의 색상이 있는데

용도와 분위기에 맞춰 색상을 결정하시면 됩니다
